11 сентября 2024 г.
- Поддержка DisplayPort-разрешений изображения до 3840 x 2160 при 30 Гц (4:4:4); 36-битная глубина цвета
- Поддержка подключения через Gigabit Ethernet-порт (RJ-45) или оптоволоконный модуль SFP для аварийного переключения или для доступа с двух IP-адресов
- Поддержка оптоволоконных модулей SFP 1 Гбит/с, увеличивая расстояние передачи до 10 км.
- Поддержка функции Power over Ethernet (PoE) (в соответствии со стандартом IEEE 802.3at)
ОБЗОР

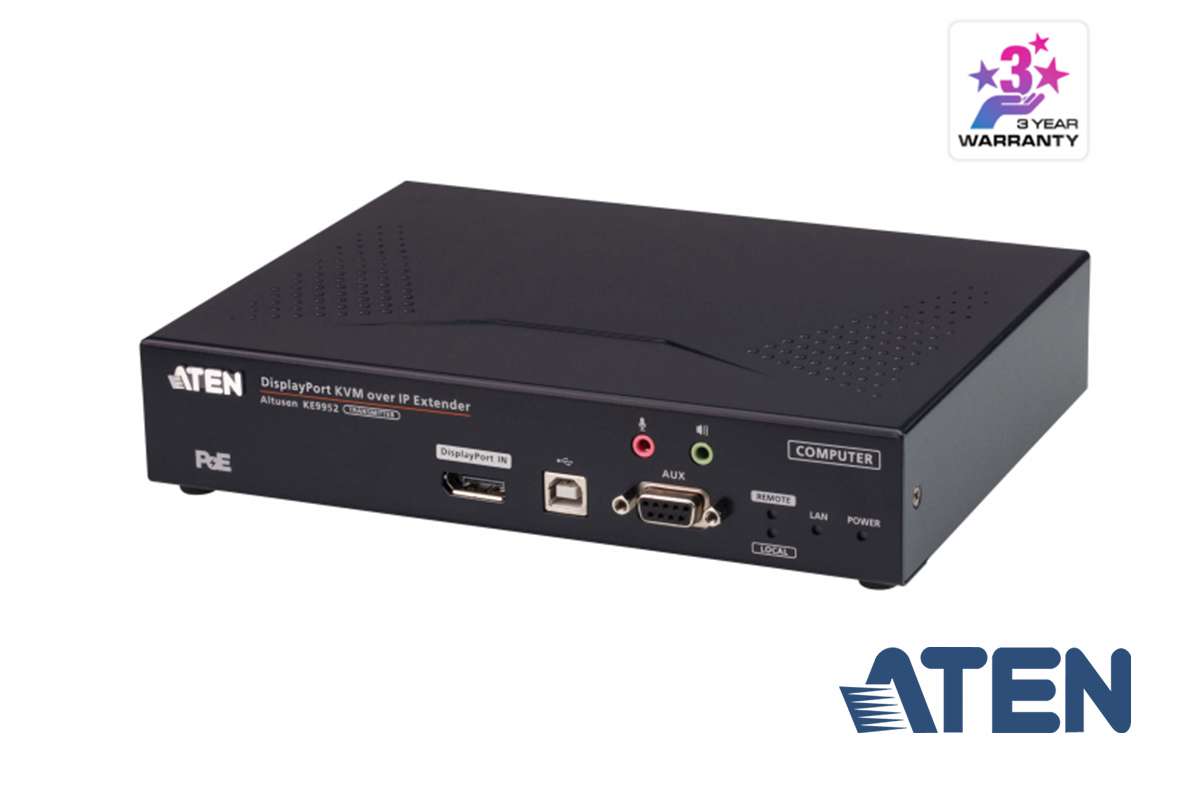

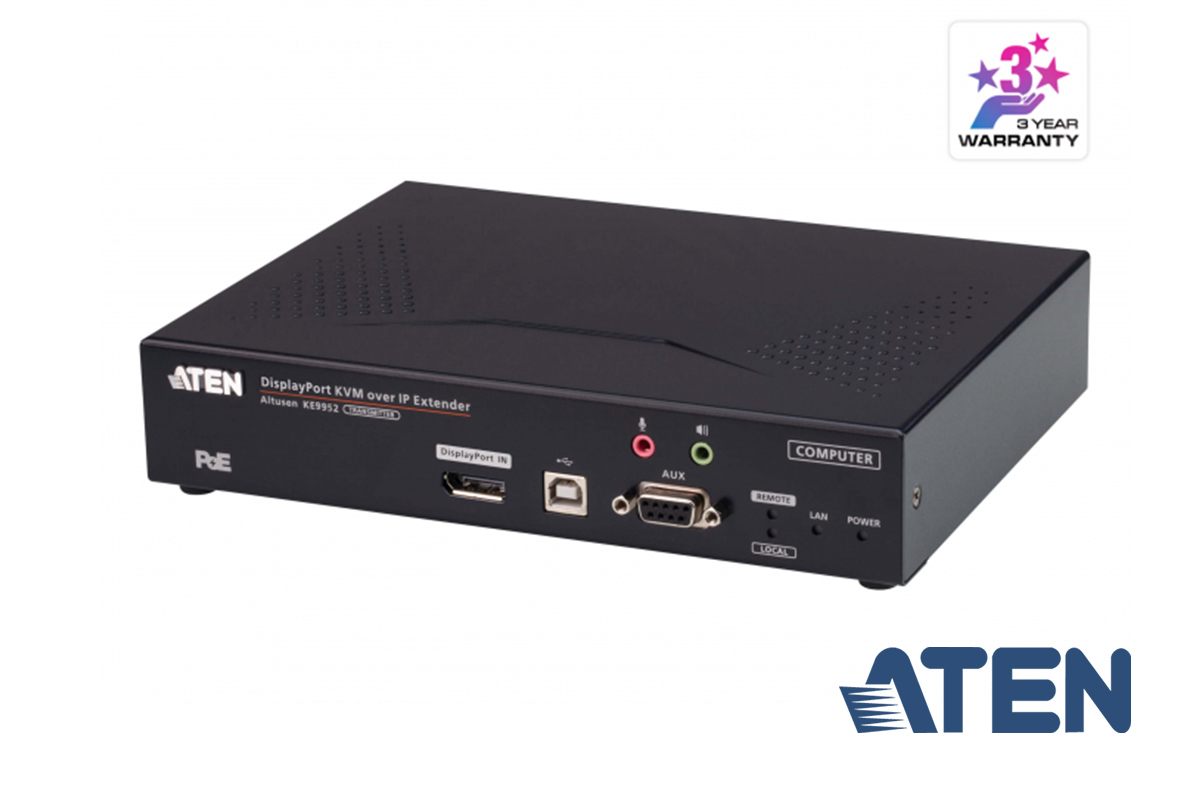

4K KVM-удлинитель с доступом по IP и поддержкой одного DisplayPort-дисплея KE9952 состоит из высокопроизводительного IP-передатчика (KE9952T), который подключается к компьютеру и приемника (KE9952R), обеспечивающего консольный доступ из отдельного расположения. Он предоставляет доступ с удаленной USB-консоли (включающей USB-клавиатуру, мышь и DisplayPort-монитор) к компьютерной системе через интрасеть, позволяя пользователям расположить компьютеры в безопасной среде с контролируемой температурой, изолированной от рабочей среды пользователя.
KVM-удлинитель KE9952 поддерживает по одному DisplayPort-дисплею на каждом конце с разрешением изображения до 3840 x 2160 при 30 Гц, при минимальной задержке и безупречном качестве сжатия видеосигнала без потерь.

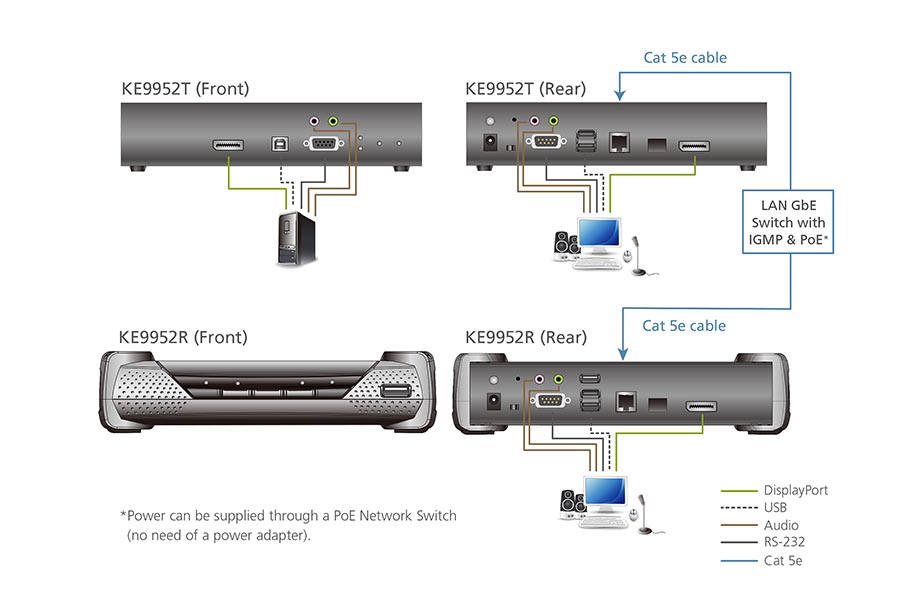

KVM-удлинитель KE9952 поддерживает подключения по порту RJ-45 или через модуль в слоте SFP. Передатчик и приемник могут быть подключены либо напрямую друг к другу, либо через высокоскоростную локальную сеть по на основе меди или оптоволокна, обеспечивая доступ к серверам в режиме 24/7. Для подключения через слот SFP, KVM-удлинитель дополняется 1 Гбит/с оптоволоконным SFP-модулем*, позволяя устанавливать соединения по оптоволоконной сети и увеличивая расстояние передачи до 10 км.
Для устранения необходимости в адаптере питания и эффективного снижения стоимости конфигурации питания, KVM-удлинитель KE9952 оснащен функцией Power over Ethernet (PoE), что позволяет подавать питание от сетевого коммутатора с поддержкой PoE.
Благодаря своей компактной конструкции с возможностью монтажа в стойку, при этом не занимая в ней пространства (0U), KE9952 может быть установлен, как на задней части стойки, так и на столе или стене. Являясь матричным решением на основе IP-подключения, KE9952 может использоваться в качестве удлинителя работающего в режимах «точка-точка» / «точка-многоточка» / «многоточка-точка» / «многоточка-многоточка», или интегрироваться в матричную KVM-систему с доступом по IP (режим «многоточка-многоточка») в сочетании с программным обеспечением для управления KE Matrix Management Software (CCKM), обеспечивающим наиболее гибкое применение в различных рабочих средах.
При интеграции с программным обеспечением KE Matrix Management Software KVM-удлинитель KE9952 поддерживает дополнительные возможности, такие как:,бесконтактное переключение, функции “Push” и “Pull”, работу с видеостеной и несколькими дисплеями, профили планирования, что с помощью быстрых и простых инструментов управления обеспечивает бесперебойный доступ и использование KE9952 по сети.
Кроме того, KVM-удлинитель KE9952 обладает следующими дополнительными функциями: автоматическое обнаружение всех KVM-удлинителей серии KE в одной подсети для выполнения быстрой установки или настройки, а также аутентификация и авторизация по имени пользователя/паролю, возможность определения различных типов соединений, которые могут быть подключены и совместно использоваться. Для дополнительной защиты передаваемых данных поддерживается AES-шифрование, в то время как RADIUS, LDAP, AD или удаленная аутентификация пользователя обеспечивает дополнительный уровень безопасности соединения. Благодаря наличию экранного меню (OSD), поддержке RS-232 и Auto MDIX, KVM-удлинитель KE9952 является наиболее экономичным и удобным решением для расширения распространения полностью цифрового сигнала во внутренней сети.
Вне зависимости от того, необходимо ли вам конфигурирование, мониторинг, администрирование, управление или расширение доступа к компьютеру - матричная система KVM с доступом по IP сделает это осуществимым. Она будет подходящей для бесконечного разнообразия рабочих сред и параметров рабочих станций, обеспечивая решения для центров управления движением, систем наблюдения в центрах розничной торговли, центров управления технологическими процессами, системы мониторинга для широковещания, центров управления сетями (NOC)и во многих других отраслях промышленности, где требуются матричные расширения.
___________________________________
* SFP-модуль (2A-136G / 2A-137G) продается отдельно.
Комплектация
1x 4K KVM-удлинитель с доступом по IP, поддержкой одного DisplayPort-дисплея и функции PoE KE9952T (передатчик)
1x кабель DisplayPort
1x кабель USB 2.0 типа А - тип В
1x комплект ножек (4 шт.)
1x монтажный комплект для
1x руководство пользователя
Расширенные функции*
- Поддержка функции Boundless Switching (бесконтактного переключения) – позволяет для переключения между различными приемниками просто перемещать курсор мыши по окнам
- Поддержка функций “Push” и “Pull” – позволяет мгновенно предоставить в совместное использование содержимое одному (или от одного) принимающего устройства или видеостены одним щелчком мыши
- Поддержка видеостен - возможность создания нескольких видеостен конфигурации 8x8 (максимум 64 дисплея) в каждом макете
- Функция расширенного планирования - повышает эффективность и экономит затраты, позволяя устанавливать соединения на основе времени и даты
- Поддержка функции Virtual Transmitter (виртуального передатчика) - для независимой потоковой передачи видео, аудио, USB и последовательных сигналов от разных источников (Tx)
- Поддержка внутренней и внешней аутентификации - внешняя аутентификация поддерживает LDAP, - Active Directory, RADIUS и TACACS+
- Расширенные настройки авторизации пользователя - администраторы могут установить четыре режима доступа разрешений на передающих устройствах (Tx), как для совместной работы, так и во избежание пересечений между пользователями
- Настраиваемые пользовательские и групповые разрешения для доступа и управления устройствами серии KE
- Поддержка группирования до 4 передатчиков серии KE для возможности использования с множеством дисплеев
- Контроль доступа к принимающему устройству (Rx) - пользователи локальной консоли (Tx) могут включить/отключить доступ к Rx-устройству, просто нажав кнопку управления доступом**
____________________________________
*Указанные расширенные функции поддерживаются при управлении устройствами серии KE с помощью программного обеспечения KE Matrix Management Software (CCKM)
**Кнопка управления доступом к KVM по IP-соединению (2XRT-0015G) продается отдельно.
Оборудование
- Поддержка DisplayPort-разрешений изображения до 3840 x 2160 при 30 Гц (4:4:4); 36-битная глубина цвета
- Поддержка цифрового видеовывода
- Соответствие DP 1.2 и HDCP 1.3
- Поддерживает стереодинамики и стереомикрофон
- Поддерживает функции виртуальных носителей (Virtual Media) или vUSB
- Поддержка Auto-MDIX - автоматическое определение типа кабельного соединения
- Встроенная защита от электростатического разряда 8кВ/15кВ и защита от перенапряжения 2кВ
- Конструкция с отсутствием вентилятора, позволяющая устройству бесшумно работать и быть энергоэффективным
- Поддержка подключения через Gigabit Ethernet-порт (RJ-45) или оптоволоконный модуль SFP для аварийного переключения или для доступа с двух IP-адресов
- Поддержка оптоволоконных модулей SFP 1 Гбит/с*** с расстоянием передачи до 10 км
- Возможность резервирования питания - наличие одного разъема питания постоянного тока и питание по PoE
- Поддержка функции Power over Ethernet (PoE) - соответствует стандарту IEEE 802.3at
- Возможность монтажа в стойку - варианты монтажных комплектов:
- 2X-021G сдвоенный монтажный комплект
- 2X-031G одиночный монтажный комплект
- Рекомендуемые сетевые коммутаторы:
- Ниже приведены сетевые коммутаторы, которые прошли стресс-тесты компании ATEN с использованием KVM-удлинителей серии KE. В наших тестах, по сети транслировался контент с разрешением 1920 x 1200 при 60 Гц (серия KVM-удлинителей KE69) и 3840 x 2160 при 30 Гц (серии - KVM-удлинителей KE89, KE99) с глубиной цвета 24 бита при 60 кадрах в секунду.
- ATEN ES0152 / ES0152P
- Cisco Catalyst 2960X / Catalyst 2960XR / Catalyst 3750
- HP Procurve 2920
- H3C S5120
- Huawei S5700
- DLink DGS-1510
___________________________________
***SFP-модуль (2A-136G / 2A-137G) продается отдельно.
Управление
- Программное обеспечение для централизованного управления устройствами серии KE - KE Matrix - Management Software (CCKM) позволяет пользователям без труда администрировать все устройства серии KE, используя интуитивно понятный графический веб-интерфейс
- Поддержка работы с двумя консолями – позволяет управлять Вашей системой с консоли, оснащенной клавиатурой, монитором и мышью, подключенной, как к передатчику, так и к приемнику
- Поддержка локальной консоли для аварийной работы
- Экранное меню (OSD) на приемном устройстве позволяет настроить оба устройства (передатчик/приемник)
- Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для предотвращения проблем с совместимостью видео, вызываемой различными мониторами
- Функция пред-просмотра - позволяет пользователям просматривать на одном экране изображение с 36 дисплеев
- Поддержка уровня сжатия видео - позволяет повышать или понижать качество изображения для подстройки под соответствующую пропускную способность сети
- Поддержка интерфейса командной строки (CLI) - администраторы, выполняя команды, могут управлять всеми КЕ-устройствами через соединения по RS-232 или Telnet
- Поддержка последовательных портов RS-232 - позволяет подключаться к последовательному терминалу для работы с текстовым меню, интерфейсом командной строки или с последовательными устройствами, такими как сенсорные экраны и сканеры штрих-кодов
- Совместимость со всеми устройствами серии KE
Средства безопасности
- Наличие выделенного LAN-порта для прямого подключения устройств серии KE - возможна изоляция от корпоративной сети
-Безопасная передача данных – поддержка 128-битного AES-шифрования для защиты всех данных перед их передачей по сети и дешифрования данных на приемном устройстве
- Поддержка протокола TLS, являющегося промышленным стандартом
Функция поддержки виртуальных носителей (Virtual Media)
- Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
- Поддержка DVD/CD приводов USB 2.0, запоминающих устройств USB, жестких дисков и образов ISO
- Поддержка считывателя смарт-карт и карт общего доступа (CAC)
