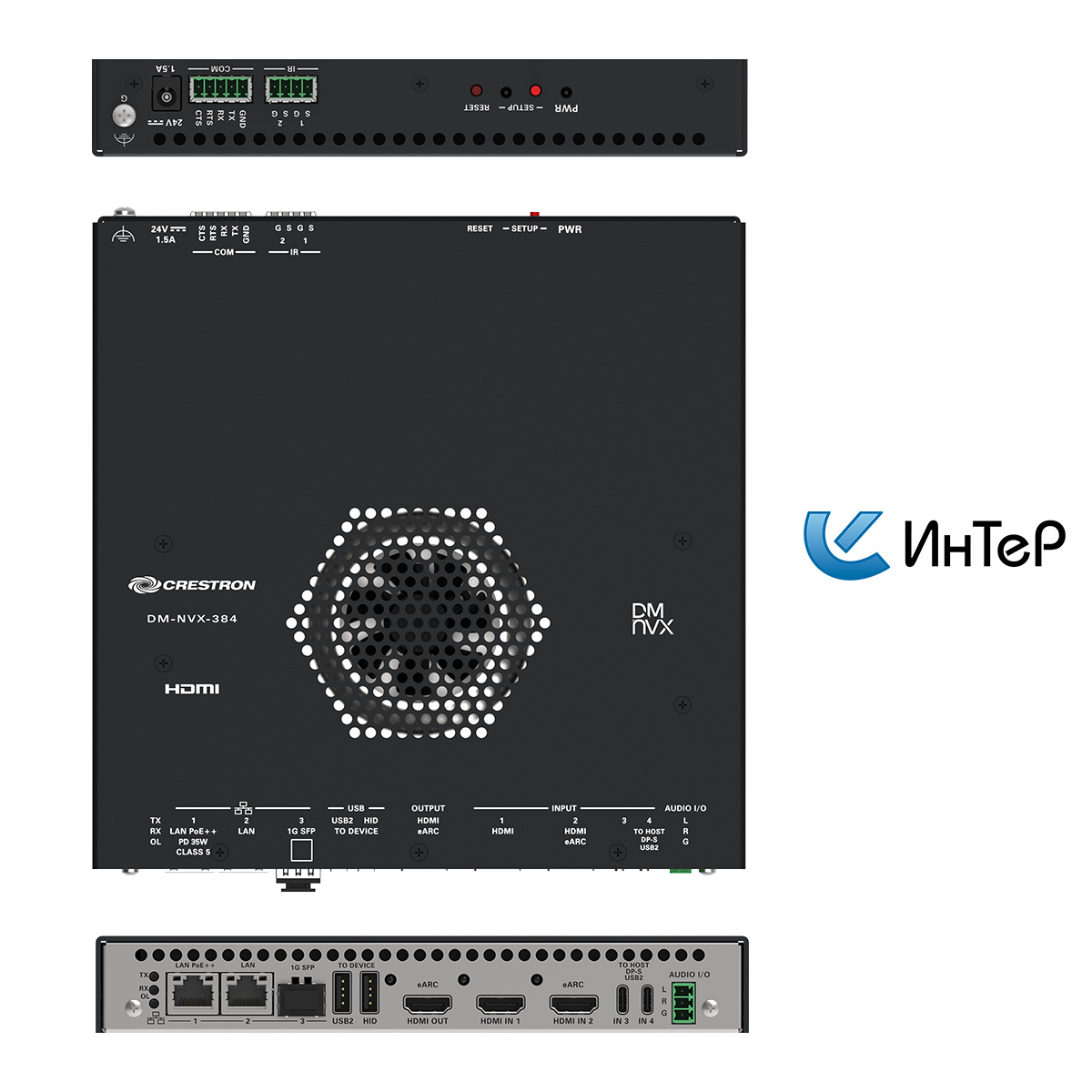

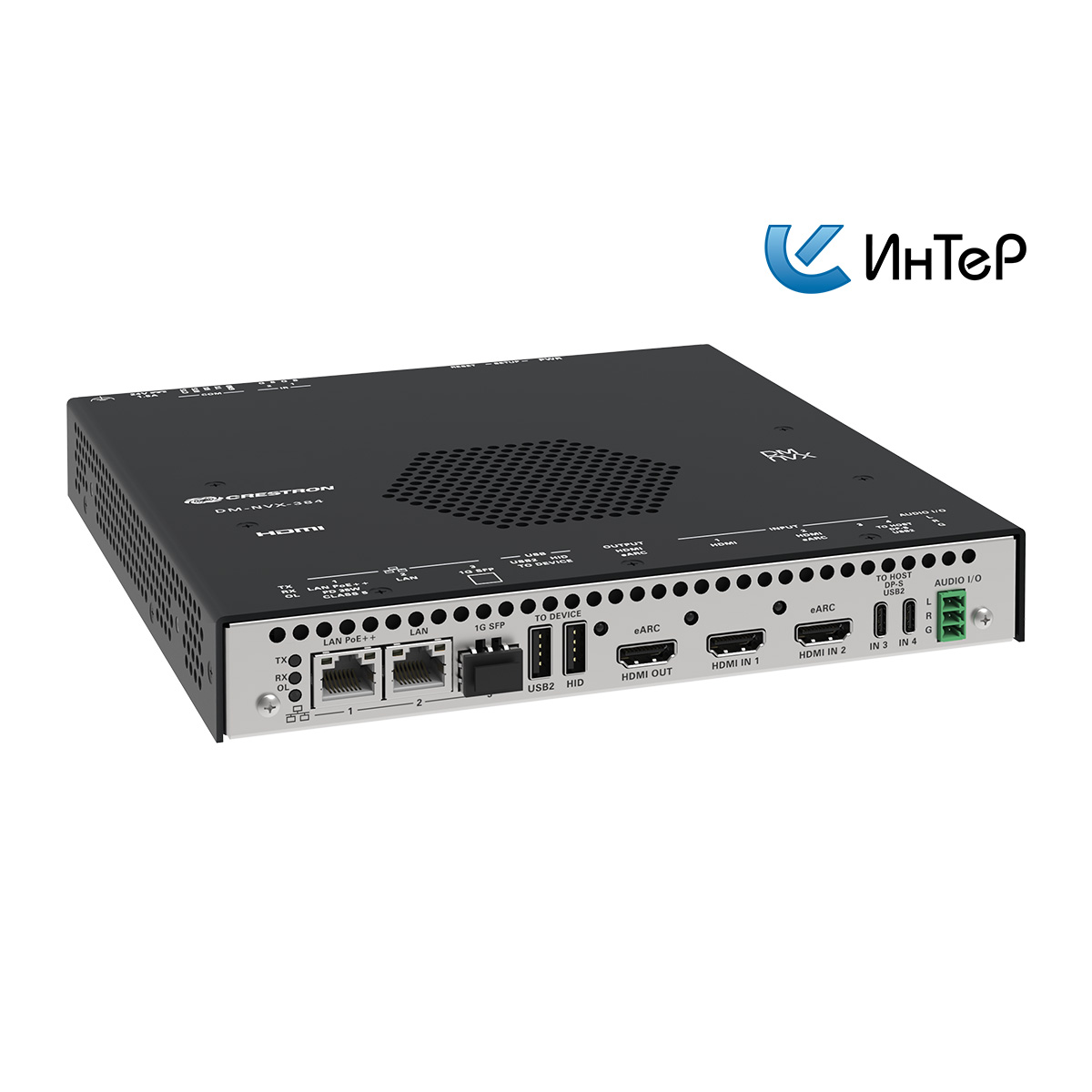

Коммутатор DM NVX® 5K 4x1 AV-over-IP с поддержкой HDMI® и USB-C®

DM‑NVX‑384 — это компактный кодер / декодер AV-over-IP DM NVX®, предназначенный для работы в качестве передатчика или приёмника.

DM‑NVX‑384, способный работать с сетевыми AV-системами любого размера, включает в себя такие функции, как безопасное веб-управление и администрирование, масштабируемый выход HDMI, обработка видеостены, аналоговый аудиовход или аудиовыход, встроенная функция передачи и приёма AES67, звук с эффектом объёмного звучания, поддержка подключения по оптоволоконному кабелю, а также интеграция с USB 2.0 и KVM

Поддерживает HDR (расширенный динамический диапазон), HDCP 2.3, адаптивную скорость передачи данных, объемный звук, функцию передачи и приема AES67, маршрутизацию USB и KVM, а также дополнительное оптоволоконное подключение. Обеспечивает безопасную и масштабируемую маршрутизацию видеосигналов с разрешением 4K при 60 кадрах в секунду и с форматом цветовой субдискретизации 4:4:4.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

- Два входа HDMI® и два USB-C®
- Видео 4K60 4:4:4 по стандартному гигабитному Ethernet-кабелю, настраивается как кодировщик или декодировщик
- Поддержка разрешений 5K Wide (16:9), Ultra-Wide (21:9) и Super-Wide (32:9)
- Поддержка видео HDR10, HDR10+ и Dolby Vision®
- Производительность видео в реальном времени по сети благодаря технологии обработки Pixel Perfect
- Безопасность корпоративного уровня, включая 802.1X, управление учётными данными Active Directory®, TLS и AES-128
- Один выход HDMI с масштабированием 4K60 4:4:4
- Обработка видеостен
- Возможность динамического наложения текста
- Поддержка звука объемного звучания 7.1
- Интеграция и удаления аудиосигналов в формате AES67 и аналогового звука.
- Подключение по витой паре или с использованием оптоволоконного интерфейса.
- Расширение и маршрутизация сигналов USB 2.0 и KVM
- Управление устройством через RS-232, ИК и CEC
- Автоматическое подключение "точка-точка"
- Настройка с помощью встроенного веб-интерфейса
- Совместимость с системой управления Crestron 3-Series® или более поздней версией
- Оптимизированное управление с помощью виртуальных коммутационных устройств DM NVX Director ™
- Сервисная поддержка Crestron XiO Cloud ™
- Компактная конструкция с возможностью установки на поверхность или в стойку
- Питание через PoE ++ или дополнительный блок питания (продается отдельно)

ПЕРЕКЛЮЧЕНИЕ ВХОДНЫХ СИГНАЛОВ HDMI® И USB-C® 4x1

DM‑NVX‑384 имеет два входа HDMI и два входа USB-C, которые образуют коммутатор 4x1. При использовании в качестве декодера, устанавливаемого за типичным устройством отображения в конференц-зале, вход HDMI обеспечивает удобное подключение к шлюзу для презентаций Crestron AirMedia®, кодеку для видеоконференций или компьютеру с малым форм-фактором. Входы USB‑C позволяют подключать ноутбуки без HDMI к альтернативному режиму DisplayPort™. Входы USB-C также передают данные USB 2.0 между подключенным хост-компьютером и другими конечными устройствами DM NVX или DM NUX.

Переключение между четырьмя входами может выполняться автоматически в режиме автоматического переключения, программно через систему управления или через веб-интерфейс.

РАСПРОСТРАНЕНИЕ ВИДЕО В ФОРМАТЕ 4К60 В РЕАЛЬНОМ ВРЕМЕНИ

Технология DM NVX, разработанная для требовательных к ресурсам конференц-залов и учебных аудиторий, обеспечивает воспроизведение видео в формате 4K60 в реальном времени для демонстрации мультимедиа, видеоконференций и изображений с камер в реальном времени. Такие интерактивные функции, как игровой процесс и использование мыши, выполняются плавно и естественно.

Система DM NVX также обеспечивает стабильность и надёжность. Синхронизированные по линиям выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески и видеостены. Переменная многоадресная TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

ПОДДЕРЖКА РАЗРЕШЕНИЙ 5K

DM‑NVX‑384 поддерживает разрешение видео 5K, включая 5K Wide (5120×2880), 5K Ultra-Wide 5120 × 2160 и 5K Super-Wide 5120 × 1440, расширяя совместимость семейства продуктов DM NVX с компьютерами, мониторами и дисплеями последнего поколения.

ТЕХНОЛОГИЯ PIXEL PERFECT PROCESSING

Система DM NVX включает технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. В зависимости от режима работы DM‑NVX‑384 может кодировать или декодировать видеосигнал, обеспечивая незаметную сквозную задержку менее одного кадра. Качество исходного изображения сохраняется в 1‑гигабитной сети при разрешении до 5K с цветовой субдискретизацией 4:4:4.

БЕЗОПАСНОСТЬ КОРПОРАТИВНОГО УРОВНЯ

Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учётными данными Active Directory®, шифрование содержимого AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX представляет собой настоящее сетевое антивирусное решение корпоративного уровня, разработанное для соблюдения строгих ИТ-политик.

ФУНКЦИОНАЛЬНОСТЬ КОДЕРА И ДЕКОДЕРА

DM‑NVX‑384 можно настроить для работы в качестве сетевого AV-кодера или декодера:

В качестве кодировщика DM‑NVX‑384 позволяет передавать по сети сигнал HDMI или USB‑C с ноутбука, камеры или другого источника мультимедиа на один или несколько декодеров.

В качестве декодера DM‑NVX‑384 принимает сигнал от кодировщика DM NVX и передаёт его на устройство отображения через выход HDMI. Декодер может быстро и легко переключаться между несколькими кодировщиками в сети, а также между локально подключённым источником HDMI или USB-C.

DM‑NVX‑384 представляет собой универсальное и экономичное решение для приложений, в которых требуются режимы работы кодировщика и декодировщика в одном устройстве. Режим работы можно динамически перенастроить менее чем за 1 минуту с помощью системы управления или веб-браузера или изменить с помощью кнопки НАСТРОЙКИ.

ВЫХОД HDMI С МАСШТАБИРОВАНИЕМ 4K60 4:4:4

Когда DM‑NVX‑384 настроен как декодер, выход HDMI передает декодированный сигнал на вход HDMI локального устройства отображения, коммутатора или другого оборудования. Встроенный масштабирующий преобразователь обеспечивает оптимальное изображение, увеличивая или уменьшая разрешение закодированного источника в соответствии с собственным разрешением устройства отображения. Когда DM‑NVX‑384 настроен как кодировщик, выход HDMI можно использовать для подключения локального устройства отображения, монитора контроля или аудиосистемы.

ОБРАБОТКА ВИДЕОСТЕН

Видеостена, состоящая из 64 отдельных дисплеев, может быть настроена с помощью нескольких конечных точек DM NVX. Каждая конечная точка обеспечивает полностью регулируемое масштабирование и компенсацию рамок для различных конфигураций видеостен и типов дисплеев. На каждый дисплей требуется одна конечная точка DM NVX, поддерживает работу с конфигурациями, включающими до восьми экранов по ширине и до восьми по высоте.

НАЛОЖЕНИЕ ТЕКСТА

Возможность отображать на экране динамический или статичный текст позволяет маркировать источник видео или отображать специальные инструкции, расписания, объявления, оповещения и другие сообщения.

ОБЪЁМНЫЙ ЗВУК И АУДИО

Технология DM NVX поддерживает передачу аудиосигналов объёмного звука 7.1 без потерь, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM. В режиме декодера DM‑NVX‑384 может принимать как многоканальные, так и двухканальные сигналы от DM-NVX-363, DM-NVX-363C, DM‑NVX‑351 или DM‑NVX‑351C, что позволяет выбрать любой из этих сигналов на выходе HDMI, в то время как двухканальный сигнал автоматически направляется на аналоговый выход.

ИНТЕГРАЦИЯ И УДАЛЕНИЕ АУДИОСИГНАЛОВ В ФОРМАТЕ AES67 И DMX®

Благодаря встроенной поддержке технологии Crestron DM NAX® Audio-over-IP, система поддерживает стандарт AES67, что позволяет передавать выбранный источник звука в формате двухканального сигнала AES67. В то же время другой двухканальный аудиопоток AES67 принимается от устройства Crestron DM NAX или другого устройства, поддерживающего AES67, и объединяется с видеосигналом.

В режиме кодирования DM NVX полученный аудиопоток AES67 можно выводить через локальный выход HDMI, основной AV-поток, дополнительный аудиопоток и аналоговый аудиовыход. В режиме декодирования DM NVX полученный аудиопоток AES67 можно объединить с видео и затем вывести через выход HDMI и аналоговый аудиовыход.

ВСТРАИВАНИЕ ИЛИ УДАЛЕНИЕ АНАЛОГОВОГО АУДИО

Встроенный несбалансированный аналоговый аудиопорт для стереозвука, который можно настроить как на вход, так и на выход. В качестве входа порт позволяет подключить источник стереозвука и объединить его с видеосигналом с входа HDMI или входящим сетевым видеопотоком. В качестве выхода порт может выдавать сигнал линейного уровня для подключения локальной звуковой системы или звуковой панели. Громкость на выходе регулируется с помощью системы управления или веб-браузера.

ОБЪЕДИНЕНИЕ АУДИО СИГНАЛОВ

Декодер DM NVX может выбирать и объединять отдельные видео- и аудиосигналы с двух разных входов или даже с двух разных кодировщиков. Объединение сигналов с двух разных кодировщиков ограничено 2-канальным стереозвуком.

ПОДКЛЮЧЕНИЕ ПО ВИТОЙ ПАРЕ ИЛИ С ИСПОЛЬЗОВАНИЕМ ОПТОВОЛОКОННОГО ИНТЕРФЕЙСА

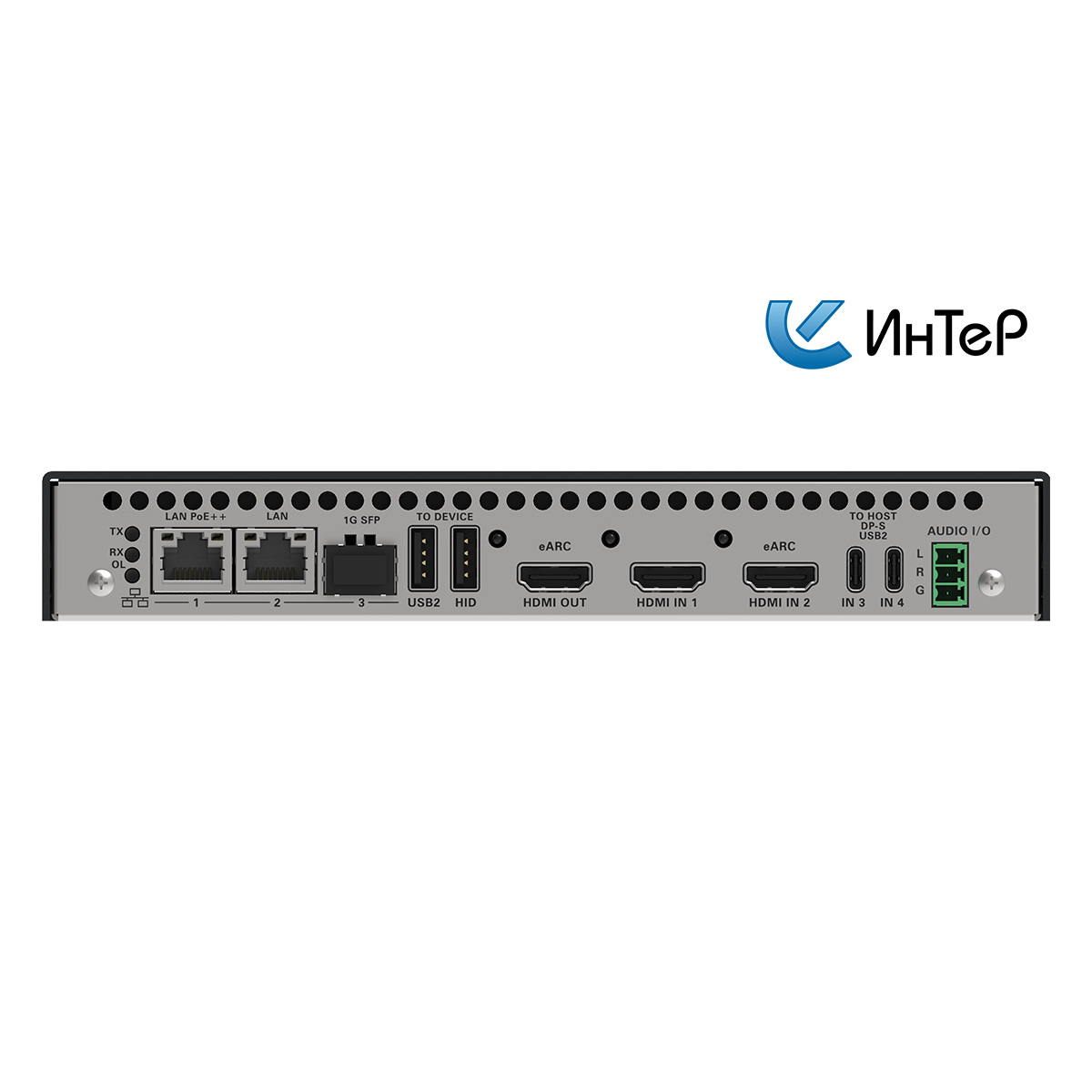

DM‑NVX‑384 включает в себя два порта RJ-45 1000BASE-T (порты Ethernet 1 и 2) и один порт SFP (порт Ethernet 3). Любой порт Ethernet можно использовать для передачи видео по сети Gigabit Ethernet. Если порты 1 и 2 не используются для передачи сетевого видео, они могут обеспечивать сетевое подключение для шлюза AirMedia, устройства отображения или другого локального устройства. Порты также можно использовать для последовательного подключения нескольких конечных устройств к видеостене с одним источником или к отдельным дисплеям, на которых отображается одно и то же видеоизображение. Порт 1 также может получать питание от коммутатора Ethernet, совместимого с POE++, или от стороннего PSE (оборудования для подачи питания), совместимого с IEEE 802.3at.

Порт SFP позволяет подключаться к оптоволоконной сети с помощью соответствующего приемопередающего модуля Crestron серии SFP-1G (продается отдельно). Предлагается выбор модулей для различных типов многомодовых и одномодовых волокон.

Систему DM NVX можно развернуть в существующей корпоративной сети, а также в выделенной сети.

ИНТЕГРАЦИЯ USB 2.0 И KVM

Технология DM NVX поддерживает передачу USB-сигналов, которые можно переключать и направлять вместе с AV-сигналом или отдельно с помощью системы управления. На DM‑NVX‑384 предусмотрены порты USB 2.0 для подключения к хосту и для подключения к устройству, что позволяет подключать USB-мышь, клавиатуру или другое периферийное устройство к удалённой конечной точке и направлять сигнал на компьютер или другой хост на локальной конечной точке. Помимо функций KVM-переключателя, поддерживаются различные типы периферийных USB-устройств, включая доски, сенсорные экраны, игровые контроллеры, камеры, мобильные устройства, гарнитуры и флеш-накопители.

Передача данных по USB 2.0 может быть настроена для уровня 2 или уровня 3. Уровень 2 поддерживает расширение USB-сигнала в приложениях «точка-точка» и «многоточка». USB-сигналы могут быть перенаправлены с портов TO DEVICE до семи удалённых конечных точек DM NVX на порт TO HOST одной локальной конечной точки DM NVX. Уровень 2 также поддерживает устройства Crestron USB-over-IP (DM‑NUX‑L2 или DM‑NUX‑R2, продаются отдельно), которые можно использовать в местах, где нет конечных устройств DM NVX. Сигналы USB можно передавать между устройствами DM NVX и DM NUX под управлением системы управления.

Транспорт данных USB 2.0 уровня 3 поддерживает расширение сигнала USB в приложениях DM NVX «точка-точка» в разных виртуальных локальных сетях.

УПРАВЛЕНИЕ УСТРОЙСТВОМ

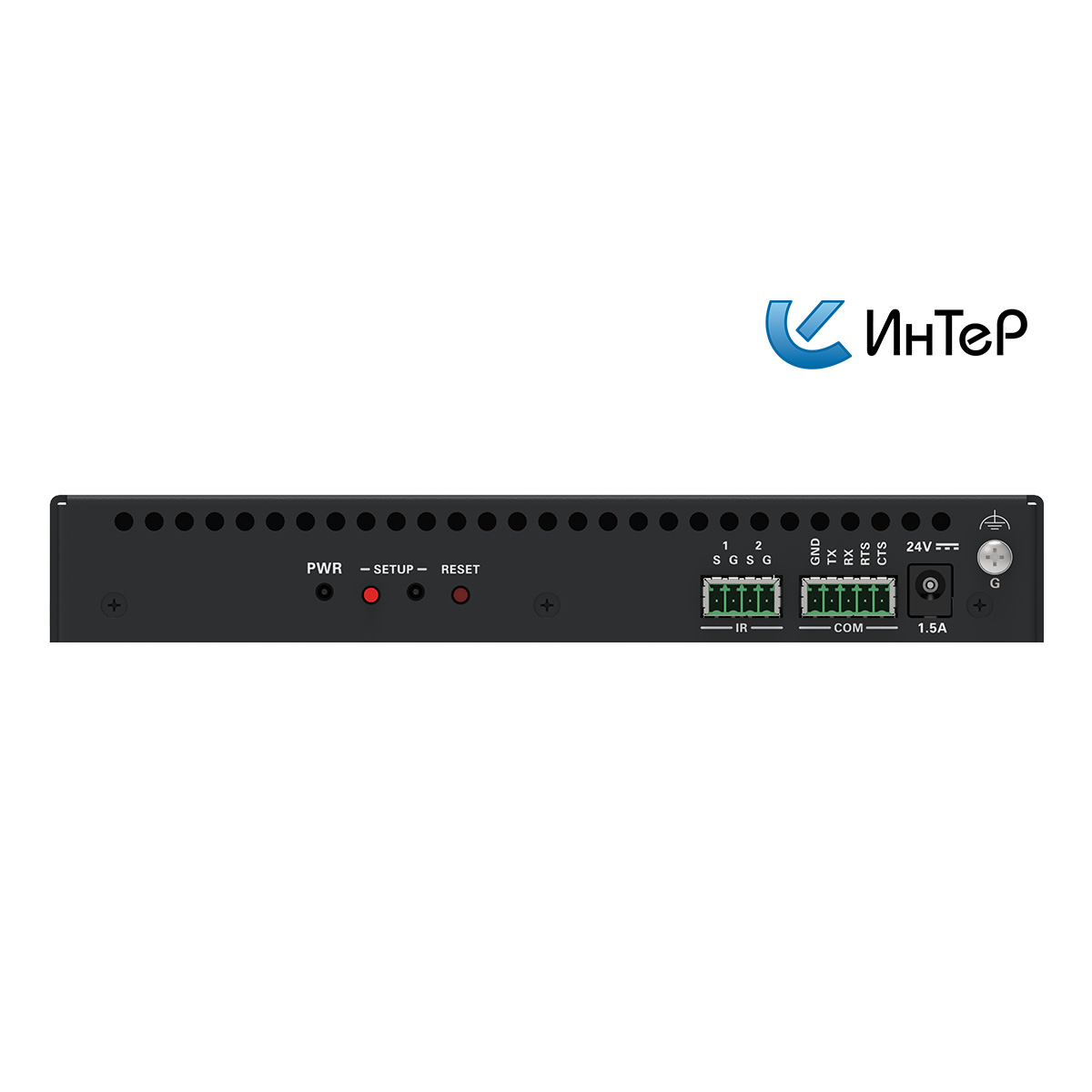

DM‑NVX‑384 включает в себя встроенные порты COM (RS-232) и ИК для управления подключённым дисплеем, камерой или другими устройствами с помощью системы управления. Дополнительные возможности управления обеспечиваются функцией CEC (управление бытовой электроникой) через соединение HDMI, что потенциально устраняет необходимость в специальных последовательных кабелях или ИК-излучателях.


Порт COM и функция CEC на выходе HDMI также позволяют автоматически включать и выключать устройство отображения без использования системы управления.

НАСТРОЙКА ЧЕРЕЗ ИНТЕРНЕТ

Настройка DM‑NVX‑384 выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечиваются за счет интеграции с системой управления или с устройством виртуализации DM NVX Director®.

ОПТИМИЗИРОВАННОЕ УПРАВЛЕНИЕ С ИСПОЛЬЗОВАНИЕМ ВИРТУАЛЬНЫХ КОММУТАЦИОННЫХ УСТРОЙСТВ DM NVX DIRECTOR®

Использование устройства виртуализации коммутации DM NVX Director® (DM‑NVX‑DIR‑80, DM‑NVX‑DIR‑160 или DM‑NVX‑DIR‑ENT) упрощает весь процесс настройки и управления. Устройство DM NVX Director обеспечивает централизованное управление и позволяет создавать несколько виртуальных матричных коммутаторов с помощью одного простого в использовании веб-портала.

НИЗКОПРОФИЛЬНАЯ УСТАНОВКА

DM‑NVX‑384 удобно крепится на плоской поверхности или на монтажной рейке и легко устанавливается за плоским дисплеем, над потолочным проектором, под столешницей или внутри кафедры, тележки для AV-оборудования или шкафа для оборудования. Все разъемы и светодиодные индикаторы расположены на передней и задней панелях устройства, обеспечивая оптимальный доступ и видимость для чистой и удобной установки. Питание подается через POE++ или дополнительный блок питания PW‑2420RU (продается отдельно).
