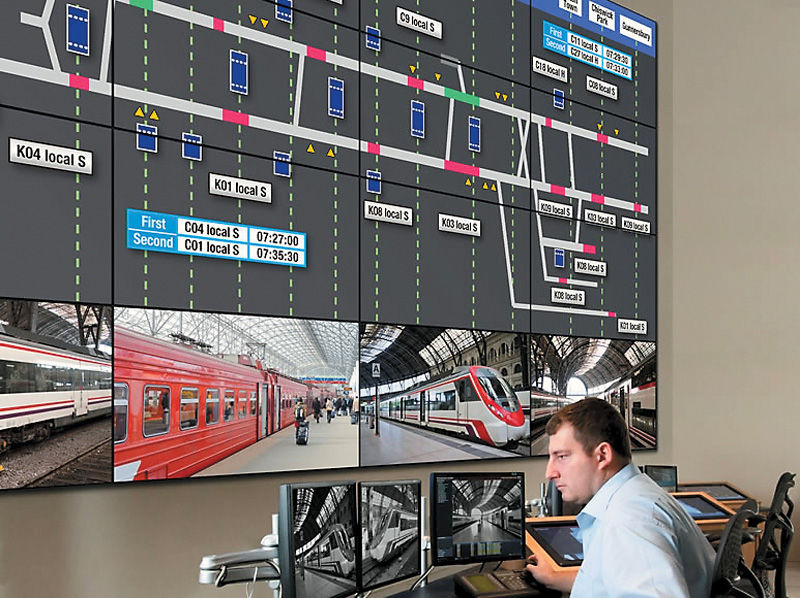

Ситуационный центр. Стоит услышать это словосочетание, и воображение рисует огромные залы с многометровыми экранами и десятками специалистов, анализирующих поступающую информацию. Действительно, современный ситуационный центр — это сложнейший инженерный комплекс, объединяющий многочисленные системы, подчиненные выполнению главной задачи — обеспечить сбор, консолидацию, обработку и отображение данных, на основании которых принимаются соответствующие управленческие решения.
Очевидно, что ключевым элементом любого ситуационного центра можно считать систему отображения информации. В подавляющем большинстве случаев изображение формируется с помощью проекционных технологий. Но технические нюансы и способы реализации могут быть разными. Следует напомнить, что на заре своего существования проекторы не отличались долговечностью и качеством изображения. Мощность ламп была недостаточна, световой поток невелик, и поэтому для формирования картинки даже на относительно небольшом экране необходимо было использовать несколько устройств. На первых порах эта далекая от совершенства технология не получила широкого распространения. Ее основные недостатки — малый ресурс ламп, сложность «сшивки» изображения, формируемого несколькими проекторами, трудоемкая процедура настройки цветов и контрастности и неравномерная деградация ламп. Cрок службы ртутных, газоразрядных, ламп — основной тип источника света в инсталляционных проекторах, используемых для со¬здания единого панорамного экрана в ситуационных центрах, — не превышал 2,5 тыс. часов. Это значит, что при нагрузке 24/7 примерно через каждые 100 дней работы проекционной системы необходимо менять лампы, после чего требовалось вновь «сшивать» изо¬бражения, а также подстраивать яркость и контрастность. Немало хлопот доставляла и неравномерная деградация ламп. Довольно быстро световой поток ослабевал, причем у каждого проектора по-своему, и у моделей, не имевших функцию автоматической подстройки светового потока, целостное изображение превращалось в «лоскутное одеяло».
В силу этих причин доминирующим решением для ситуационных центров до недавнего времени оставались видеокубы. Это устройство, в котором для формирования изображения также используются проекционные технологии. Небольшой специализированный проектор устанавливается внутри модуля, и с помощью системы призм и зеркал изображение проецируется на внутреннюю поверхность экрана. Обычно размер экрана видеокуба не превышает 60–70 дюймов по диагонали, самые большие устройства имеют размер 80 дюймов. Благодаря этому в каждом видеокубе используется по одному проектору, мощности светового потока вполне хватает для формирования яркого и контрастного изображения. Из нескольких видеокубов можно собрать видеостену нужного размера. Однако и это решение имеет свои недостатки. К их числу относятся все те же ресурс ламп и неравномерность их деградации. Кроме того, для монтажа и эксплуатации такой видеостены требуется намного больше места — нужно обеспечить доступ к видеокубам с тыльной стороны. А если возникала необходимость заменить видеокуб, особенно находящийся в середине видеостены, тогда приходилось разбирать значительную часть конструкции.
Еще одно бюджетное решение — видеостена, смонтированная из ЖК-дисплеев. Но и этот подход не лишен недостатков. Во-первых, наличие рамки вокруг экрана в принципе не позволяет создать целостное изображение. Во-вторых, сложность монтажа и обслуживания большого количества дисплеев. В-третьих, необходимость подгонки яркости и контрастности дисплеев к общему значению. И, наконец, в-четвертых, сложная система обработки видеосигнала, требующая наличия больших вычислительных мощностей. Ведь на каждый дисплей (а их количество может достигать нескольких десятков) нужно подать свой видеосигнал.

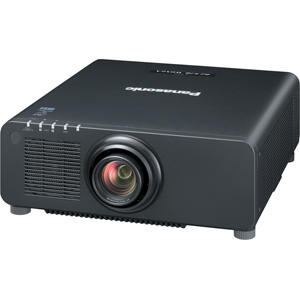

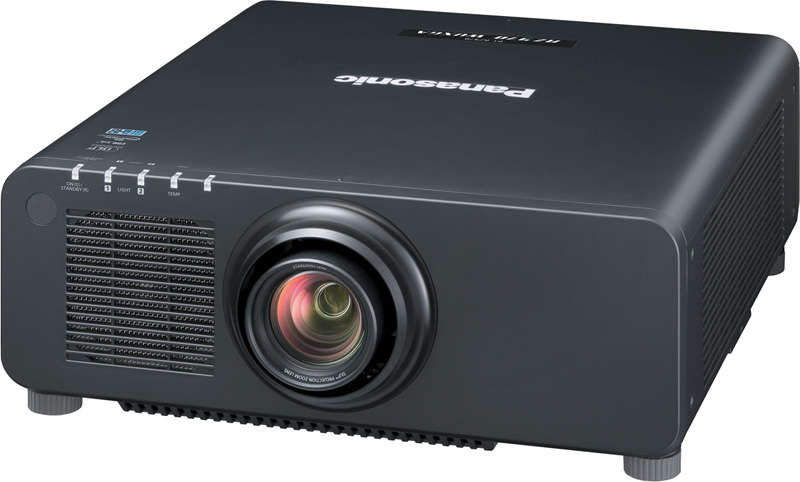

Но сегодня все эти проблемы уходят в прошлое. Существует технология, позволяющая с высоким разрешением выводить графическую информацию на большие бесшовные экраны в ситуационных центрах. Речь идет о лазерных проекторах, точнее, о лазерно-люминофорных. Безусловный лидер этого сегмента рынка — компания Panasonic. Этим летом вендор выпустил новую модель проектора PT-RZ970BE со световым потоком 10 000 лм (Center), которая идеально подходит для применения в ситуационных центрах. Главные достоинства современных лазерных проекторов — большой ресурс источника света, мощный световой поток и значительно большая доступность устройств, чем на заре появления лазерной технологии. Срок службы проектора при максимальном световом потоке достигает 20 тыс. часов, что в 8 раз больше, чем у ламповых собратьев в этом же сегменте. Но в реальных условиях эксплуатации в ситуационных центрах важно получить не максимальный световой поток в начале эксплуатации, а постоянный в течение многих лет. В новейших проекторах Panasonic это реализовано, и срок эксплуатации составит не менее пяти лет при нагрузке 24/7, то есть не менее 43,8 тыс. часов в режиме постоянного светового потока.
Для формирования абсолютно бесшовного изображения на стене размером 8×2 м нужно всего три проектора. А процесс «сшивки» изображения при помощи специальных камер и программного обеспечения занимает всего несколько минут. Специалист сможет освоить инсталляцию проекционного оборудования в ситуационных центрах с помощью автоматической сшивки, пройдя обучение и сертификацию на регулярно проводимых компанией Panasonic бесплатных технических тренингах. Таким образом, столь сложная задача становится доступной многим партнерам Panasonic.
Производитель рекомендует при вышеуказанной нагрузке каждые пять лет проводить техническое обслуживание лазерных проекторов. Стоимость ТО1 и ТО2 не превышает 25% начальной стоимости устройства, но при этом разрешается использовать его в течение каждых последующих пяти лет.
Наконец, важнейшее конкурентное преимущество лазерных решений Panasonic — более низкая стоимость оснащения ситуационных центров. По сравнению с видеокубами затраты снижаются в несколько раз. В качестве примера специалисты Panasonic рассчитали стоимость типовой инсталляции на базе проекторов Panasonic PT-RZ970BE. Ее параметры:
- размер изображения 8×2 метра;
- расчетная постоянная освещенность в течение пяти лет непрерывной работы 24/7 (43800 часов до ТО1) — 575 люкс;
- разрешение изображения — 4800×1200 пикселей;
- входные сигналы — до четырех сигналов DVI и до четырех сигналов SDI;
- рекомендованная розничная цена программно-аппаратного комплекса для ситуационных центров, в который включены три проектора PT-RZ970BE, пакет ПО для автоматической сшивки, регулировки геометрии, калибровки и цветокоррекции, а также мультиоконный процессор ET-MWP100G с комплектом интерфейсных плат, составляет 10 млн. руб.

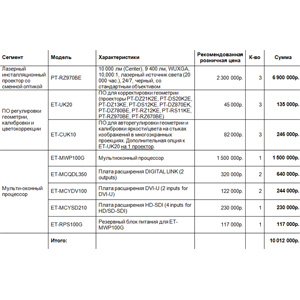

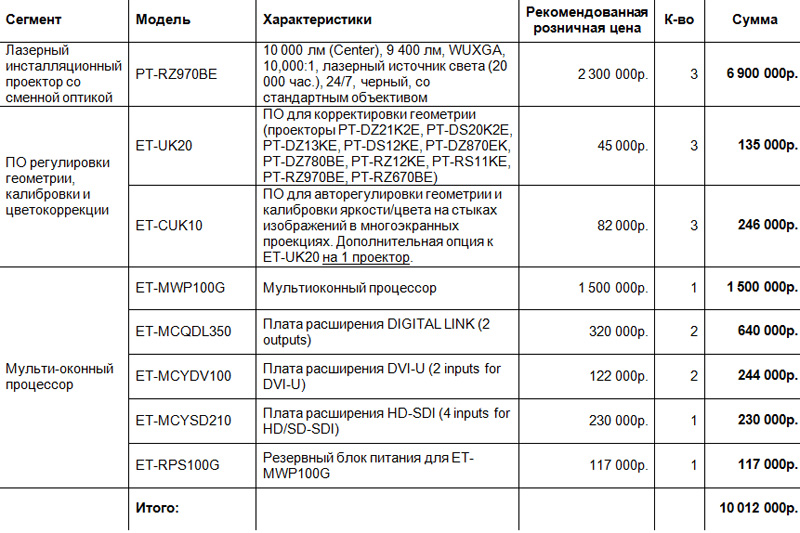

Более подробная спецификация с указанием рекомендованных розничных цен приведена в таблице 1.

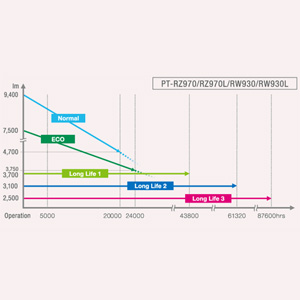

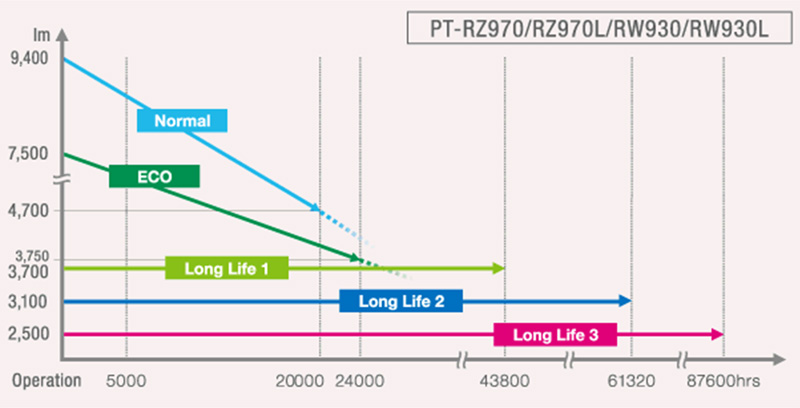

В проекторах серии PT-RZ970BE есть возможность выбора 5 режимов нагрузки. В каждом из режимов генерируется разный световой поток. Например в режиме Normal, выдается максимальный световой поток — 9400 ANSI лм, но срок службы источника света и сопутствующих деталей составляет около 20 тыс. часов до половины светового потока. То есть получается, что через 20 тыс. часов проектор еще будет работать, но световой поток упадет до 4700 лм.
В ситуационных центрах не требуется получать максимальный световой поток. Самое главное это стабильность изображения, чтобы сегодня, завтра или через год, два или три картинка по качеству и яркости не изменялась. Это обеспечивается в режимах Long Life 1, Long Life 2, Long Life 3. Наиболее востребованным в ситуационных центрах является режим Long Life 1, когда в течение 5 лет нагрузке 24 часов в сутки, 7 дней в неделю ( 24 часа * 365 дней * 5 лет = 43800 часов), световой поток также достаточно высокий 3700 лм. Получается, что 5 лет расчетная освещенность при размере экрана высотой 2 метра состаляет 575 люкс. При расчетной паразитной засветки около 50 люкс изображение будет контрастным, цельным и абсолютно монолитным.

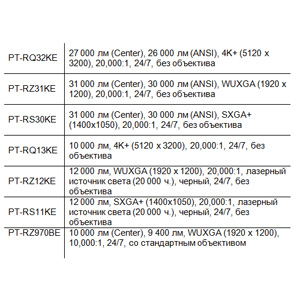

Отметим также, что проектор PT-RZ970BE — не единственный в портфеле Panasonic. В таблице 2 приведен список лазерных проекторов, рекомендованных производителем для ситуационных центров.
