Компания ДКС представляет универсальное решение для построения коммутационного узла ЦОД.
Предлагаемый продукт позволяет организовать тракты параллельной и дуплексной высокоскоростной передачи, миграцию с дуплексной передачи на параллельную и обратно. При необходимости есть возможность организации
Базовый элемент — 1U корпус с 4 слотами для установки претерминированных кассет или адаптерных планок, интегрированным кабельным организатором и уникальной системой кабельных вводов с задней стороны.
Пластиковые кабельные кольца в поле заднего интегрированного организатора могут быть установлены пользователем в требуемой конфигурации и порядке по своему усмотрению. Такое решение позволяет наилучшим способом с точки зрения выполняемого проекта организовать трассы хранения выносов кабельных сборок или магистральных кабелей.
Для закрепления кабельных сборок на задней стенке интегрированного кабельного организатора предусмотрены 9 слотов для установки сепараторов сборок и 4 цанговых зажима для фиксации внешних оболочек магистральных кабелей. Цанговые зажимы могут быть установлены сзади с боков, для обеспечения ввода оптических кабелей с боку, или на задней панели для ввода кабелей с тыльной стороны коммутационного шкафа.
Фиксация кабельных сборок производится путем помещения сепараторов сборок в соответствующие слоты корпуса организатора. Сепаратор надежно фиксируется с помощью имеющегося паза, чем обеспечивается защита выносов сборки или магистрального кабеля от продольных растягивающих усилий.
Организация дуплексных магистралей ЦОД выполняется с помощью адаптерных планок с предустановленными 6, 12 или 18 адаптерами Duplex LC, и магистральных сборок Duplex-LC — Duplex LC от 12 до 48 волокон. На передней панели предусмотрено 4 слота для установки адаптерных планок. Таким образом емкость панели составляет от 12 до 144 оптических волокон на 1 юнит.
Для организации магистралей параллельной или дуплексной передачи применяются адаптерные планки с 6, 12 или 18 адаптерами для подключения МТР-коннекторов. Максимальная емкость панели — 72 МТР

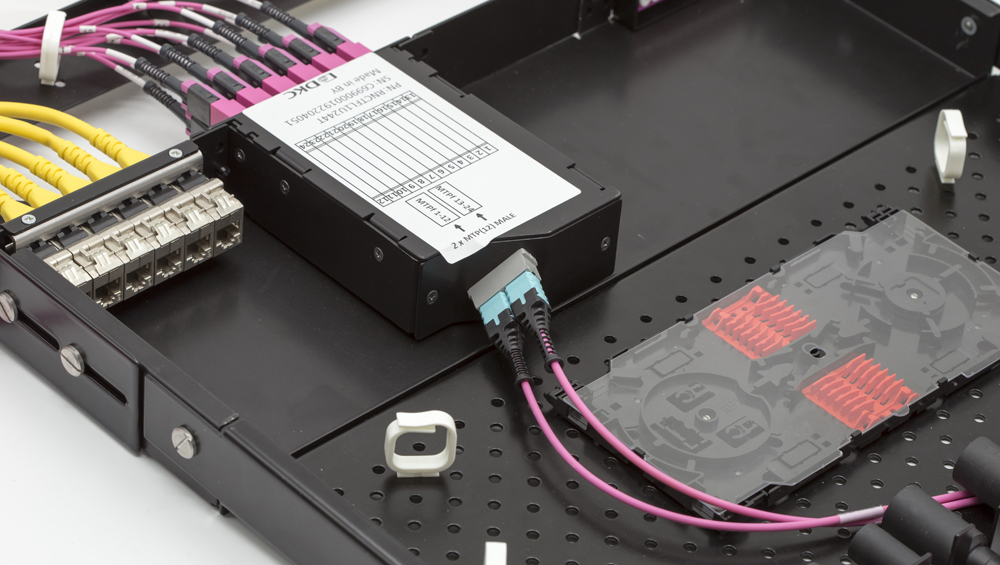

Миграция с системы параллельной передачи на схему дуплексной передачи может быть осуществлена двумя способами. Первый способ — использование претерминированных кассет МТР-Duplex LC на 12, 24 и 36 адаптеров Duplex LC на лицевой стороне и соответственно, 1, 2 или 3 МТР-проходными адаптерами с тыльной стороны кассеты. Второй способ — применение разветвительных сборок типа «гидра» с коннекторами МТР-Duplex LC.
Кассеты и адаптерные планки могут устанавливаться в слоты передней панели в любой комбинации. Незанятые слоты закрываются заглушками. Крепление кассет, адаптерных планок и заглушек осуществляется с помощью клипсовых зажимов.

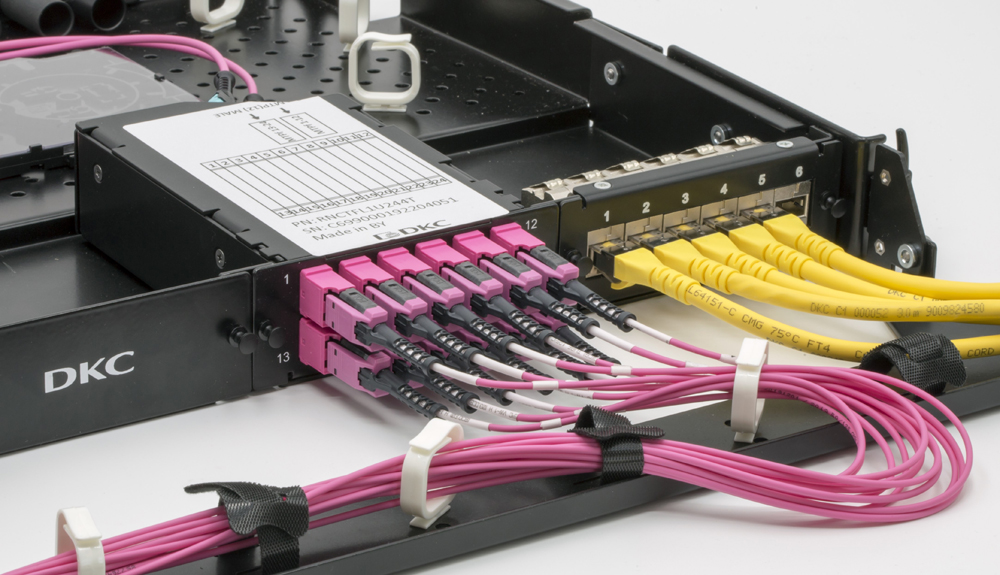

Для удобства оперирования с коммутационными оптическими шнурами на лицевой стороне и укладки кабелей коммутационных шнуров компания ДКС разработала уникальный фронтальный организатор, снабженный не только кабельными кольцами, не травмирующими оптические шнуры, но и лентами типа Velkro, позволяющими надежно и бережно зафиксировать коммутационные шнуры на организаторе. Чтобы обеспечить обслуживание кассет или адаптерных планок с лицевой стороны, организатор имеет возможность поворота на 10°, что позволяет извлекать кассету с лицевой стороны и не нарушать коммутацию, выполненную на соседних слотах.
Конструкция панели получилась настолько удачной и логичной, что компания ДКС решила дополнить ее адаптерными планками под установку модулей типа Keystone. Это позволило получить возможность организации
Кроме всего прочего, в панели могут быть размещены обычные сплайс-кассеты, и тогда она превращается в
И, наконец, панель обладает еще одним свойством. Благодаря прозрачной верхней крышке при первоначальном монтаже и заполнении панели оператор может видеть, как уложены выносы кабельных сборок, как они двигаются при извлечении и установке кассет. Это дает возможность скорректировать укладку наилучшим образом и не переживать в будущем за целостность волокон.
Компания ДКС продолжает развивать линейку продукции СКС. Представленная панель — это только один из новых продуктов. В планах компании — сделать СКС ДКС не только функциональной, но и удобной в эксплуатации и монтаже. Следите за новинками!
Другие решения для применения в центрах обработки данных доступны по ссылке.
