Модели x310 и x510 — очередные представители интеллектуальных коммутаторов Х-серии для границы сети с многозадачной операционной системой (ОС) AlliedWare Plus. В отличие от младшей серии х210, данные устройства поддерживают аппаратное стекирование Virtual Chassis Stacking (VCStack) с помощью стандартных портов SFP/SFP+ и статическую маршрутизацию без дополнительных лицензий.
Что общего
Все коммутаторы Х-серии объединяют возможности единой ОС AlliedWare Plus. Вместе с AlliedWare Plus помимо стандартных функций и протоколов, таких как RSTP/MSTP, Loop Protection, защита от DoS-атак, DHCP Snooping, 802.1x, sFlow и прочего, вы получаете расширенный набор возможностей, специально разработанных Allied Telesis для интеллектуальных устройств. Речь идет о протоколе Ethernet Protection Switching Ring (EPSR) для быстрого (около 50 мс) переключения на резервный сегмент при обрыве или отказе в кольцевых топологиях, стекировании VCStack с мгновенной передачей управления на резервный коммутатор при выходе из строя управляющего устройства без перезагрузки всего стека, системе триггеров и скриптов, выполняющих набор команд CLI или Bash оболочки Linux в ответ на определенное событие, и конечно, технологии управления всеми коммутаторами X-серии с одной консоли главного коммутатора SwitchBlade x8100 или SwitchBlade x908 — Allied Telesis Management Framework (AMF).
Если сравнивать физические характеристики, то можно заметить, что обе серии имеют схожую компоновку передней панели, с портом USB для сохранения копий прошивок, конфигураций и скриптов, 7-сегментным индикатором отображения состояния коммутатора или его номера, ID в стеке и консольным портом. Каждая серия поддерживает стекирование до четырех устройств.
Обе линейки соответствуют стандарту энергоэффективного Ethernet IEEE 802.3az, который позволяет экономить электроэнергию портами на витой паре, когда интерфейсы находятся в режиме ожидания и не передают пакеты данных. Сейчас уже многие сетевые адаптеры поддерживают данную технологию, как встроенные, так и дополнительные, например устройства Allied Telesis.
Перейдем к частностям

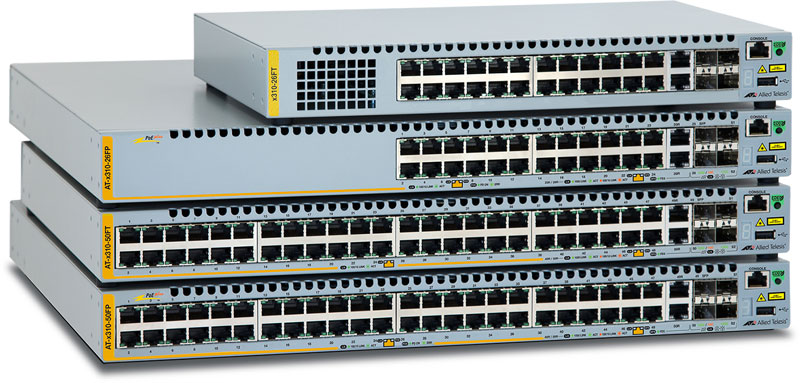

Начнем с серии х310, которая представлена двумя моделями с 24 и 48 базовыми портами 10/100TX плюс два гигабитных комбинированных магистральных порта 10/100/1000T или 100/1000 SFP и одним встроенным блоком питания переменного тока. Следует отметить, что 24-портовая модель имеет компактный корпус и работает бесшумно благодаря пассивному охлаждению. К этим двум моделям добавляются аналогичные, но с возможностью питания подключаемых устройств по кабелю Ethernet в соответствии со стандартом IEEE 802.3at (PoE+) до 30 Вт на порт. Все четыре модели можно объединять в один виртуальный коммутатор, он же стек VCStack, с единой нумерацией портов и сохранением функционала отдельного коммутатора, используя специальные стековые порты и кабели StackXS типа SFP+ Direct Attach длиной 1 или 7 м.
Казалось бы, использование портов 100 Мбит/с уже устарело, однако несмотря на большую популярность Gigabit Ethernet, Fast Ethernet все еще сохраняет актуальность, в том числе благодаря меньшей цене за порт.

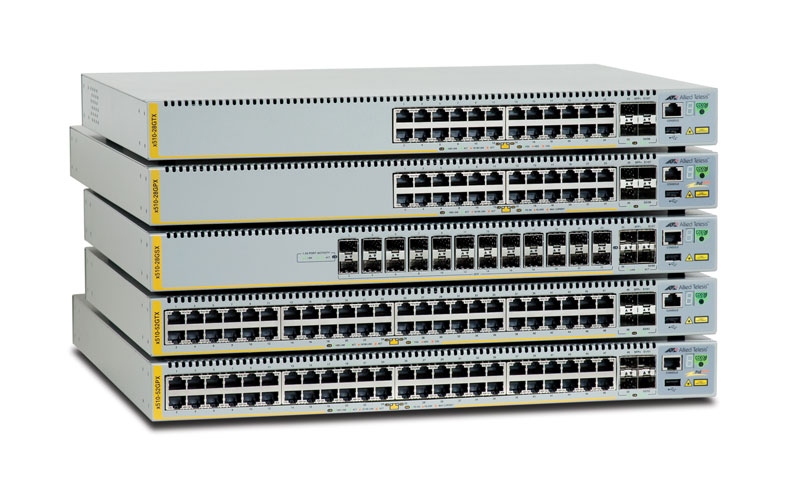

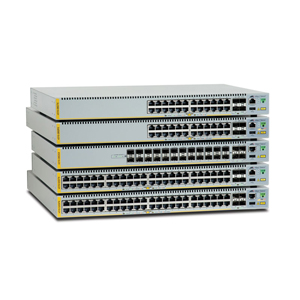

А вот если требуется подключить более требовательные устройства на гигабитной скорости или агрегировать такие коммутаторы доступа, как сам х310, то оптимальным будет использование серии х510, которая имеет 24 или 48 портов 10/100/1000T и четыре дополнительных порта SFP+, способных работать на скорости 1G или 10G, в зависимости от выбранного модуля SFP/SFP+. Как в случае с х310, есть модели с поддержкой PoE+ или без.
Два из четырех магистральных портов при необходимости можно задействовать для стекирования с использованием тех же кабелей StackXS. Если нужно объединить в стек коммутаторы х510 на расстоянии более 7 м, то возможно использование специальных оптических модулей StackOP с дальностью 300 м или 9 км для разного типа оптоволокна, при этом возможно комбинировать любые стековые модули из перечисленных.
Список моделей х510 значительно шире, чем х310, что объясняется большей популярностью высокоскоростных портов 1/10G в современных корпоративных сетях. Помимо четырех стандартных моделей, упомянутых выше, есть еще SFP-версия с 24 базовыми портами под оптические модули 100/1000X SFP. А также специальные коммутаторы IX5 и x510DP, оптимизированные для систем IP-видеонаблюдения и ЦОДов соответственно, с двумя сменными блоками питания вместо двух встроенных, как на остальных устройствах серии х510. Помимо резервирования с возможностью «горячей» замены для IX5 эти источники питания позволяют увеличить доступный PoE-бюджет для IP-камер, а в случае с x510DP — выбрать направление обдува от или в сторону передней панели и тип тока (переменный или постоянный).
Кроме того, в отличие от х310, х510, L2+коммутатор можно превратить в полноценное L3-устройство с поддержкой протоколов динамической маршрутизации RIP, OSPF, PIM для IPv4 и IPv6, активировав специальную лицензию.
И в завершение хотелось бы напомнить, что централизованное управление обеими сериями коммутаторов с использованием протоколов AMF не требует установки на них дополнительных лицензий.
