ATEN представляет новый модульный матричный коммутатор VM3250 32x32 второго поколения
Увеличить

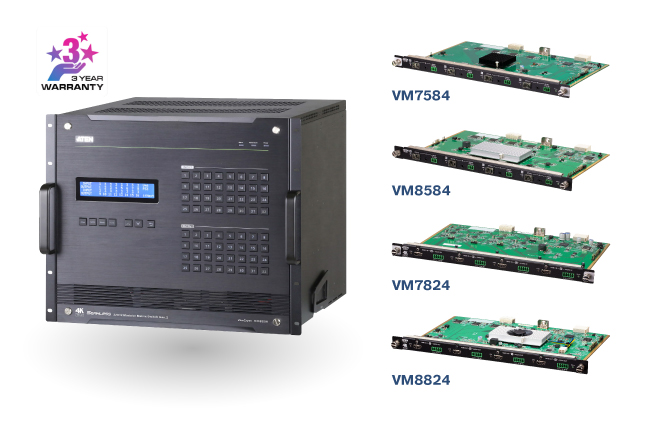

Модульный матричный коммутатор распределения AV-сигналов — VM3250 и 4 платы ввода/вывода
Увеличить

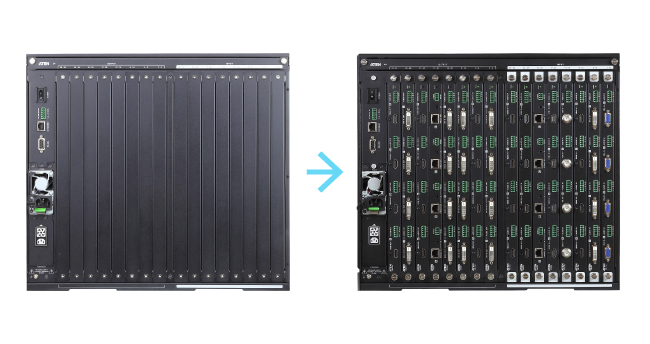

VM3250, задняя панель
Увеличить

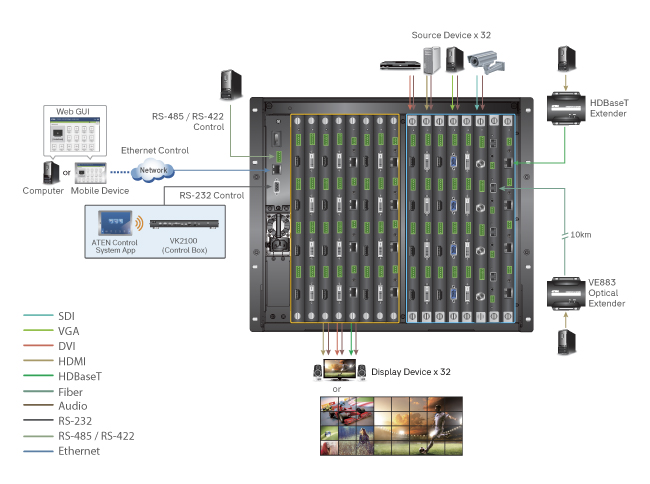

VM3250, схема подключения

Компания ATEN, более 35 лет специализирующаяся на создании профессиональных решений для контроля данных, выпустила свежую версию модульного матричного коммутатора 32x32 второго поколения — 𝐕𝐌𝟑𝟐𝟓𝟎. Основной особенностью устройства является поддержка разрешения True 4K — 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4), и возможность потоковой трансляции для предварительного просмотра.

***

Встроенная функция масштабирования (скейлер) преобразовывает формат видео для обеспечения плавного переключения изображения в режиме реального времени. Управление потоками аудио и видео может осуществляться как кнопками на передней панели оборудования, так и через интерфейсы RS-232, RS-485/422 и Ethernet (Telnet / Web-интерфейс). Небольшой ЖК-экран на передней панели служит для управления коммутатором и просмотра статуса активных подключений. Существует возможность выбора режима EDID, которая позволяет установить оптимальное разрешение для разных мониторов.

Коммутатор 𝐕𝐌𝟑𝟐𝟓𝟎 легко расширяется и обеспечен линейкой плат ввода-вывода с возможностью горячей замены от компании ATEN. Комбинирование плат обеспечивает гибкость решения и расширяет глобальные возможности использования.


К̳Л̳Ю̳Ч̳Е̳В̳Ы̳Е̳ ̳Х̳А̳Р̳А̳К̳Т̳Е̳Р̳И̳С̳Т̳И̳К̳И̳
--------------------------------------------
• 32 x 32 соединения ввода/вывода с помощью 8 x 8 слотов ввода/вывода для плат расширения
• Управление несколькими способами - с помощью кнопок передней панели, RS-232, RS-485/422 и Ethernet (Telnet / Web-интерфейс) соединений
• Поддержка True 4K-разрешений изображения – разрешения несжатого видео до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4)
• Встроенная функция масштабирования (скейлер) – преобразует входные разрешения в оптимальное разрешение экрана
• Поддержка Seamless Switch™ – переключение с близкой к нулю задержкой позволяет обеспечить непрерывность видеопотоков, переключение в режиме реального времени и стабильную передачу сигналов
• Поддержка функции создания видеостены позволяет создавать настраиваемые пресеты видеостен
• Возможность потоковой трансляции поддерживает прямую трансляцию от одного источника через веб-интерфейс для удобства определения качества вывода на дисплей
• Настройка контента и пресетов через веб-интерфейс для простоты использования
• Планирование на основе календаря: воспроизведение профилей в соответствии с предварительно установленным расписанием, синхронизированным с часами реального времени
• Поддержка EDID Expert™ – выбор оптимальных настроек EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
• Поддержка звука – извлечение аудиосигнала из HDMI-потока и встраивание стереоаудиосигнала
• Дополнительный резервный блок питания - для бесперебойной работы в критически важных системах
• Поддержка передачи сигнала на большие расстояния с помощью плат ввода-вывода с оптическим интерфейсом или HDBaseT, а также используя удлинители
• Наличие плат ввода/вывода с горячей заменой, модуля вентиляторов и источника питания для простоты обслуживания
• Защита от электростатического разряда (ESD) для HDMI
• Возможность монтажа в стойку (высота 9U)
--------------------------------------------

***

𝐕𝐌𝟕𝟓𝟖𝟒 / 𝐕𝐌𝟖𝟓𝟖𝟒
4-портовые платы ввода/вывода c оптоволоконным подключением 10 Гб\с

Платы ввода/вывода c оптоволоконным подключением 10G предназначены для маршрутизации между 4 источниками HDMI-сигнала и 4 дисплеями с использованием оптических видеоудлинителей для передачи сигналов на большие дистанции. Модули SFP+ позволяют увеличить расстояние передачи несжатого 4K-сигнала до 300 м или до 10 км, в зависимости от модели. Устройства поддерживают скорость передачи данных 10,2 Гбит/с. Доступны в вариациях 4K@300м (K1, многомод) и 10км (K2, одномод).

Карты 𝐕𝐌𝟖𝟓𝟖𝟒 при использовании с приемником VE883R поддерживают функции:

• 4K-масштабатор (Scaler) – функция масштабирования изображения для преобразования входных разрешений в оптимальные разрешения экрана.
• Поддержка Seamless Switch™ – функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов.
• Поддержка функции создания видеостены – позволяющей с помощью графического интерфейса создавать настраиваемые макеты видеостен.

К̳Л̳Ю̳Ч̳Е̳В̳Ы̳Е̳ ̳Х̳А̳Р̳А̳К̳Т̳Е̳Р̳И̳С̳Т̳И̳К̳И̳
--------------------------------------------
• Совместимость с матричными коммутаторами VM3250/VM3200/VM1600A; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
• Расширение передачи аудио-, видео-, инфракрасных и RS-232 сигналов на большие расстояниях по дуплексным оптоволоконным п
• Превосходное качество изображения до 4096 x 2160 при 60 Гц (4:2:0) при передаче на большие расстояния: с использованием комплектов VM7584K1/VM8584K1 и многомодового оптоволокна до 300 метров / с использованием комплектов VM7584K2/VM8584K2 и одномодового оптоволокна до 10 километров
• Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
• Поддержка Consumer Electronics Control (CEC)
• Двунаправленный канал RS-232 – позволяет подключаться к последовательным устройствам или терминалам, таким как сенсорные экраны и сканеры штрих-кода
• Двунаправленный ИК-канал – передача ИК-сигнала обрабатывает одно направление в единицу времени, в диапазоне от 30 кГц до 60 кГц
• Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
• Поддержка платами ввода/вывода и оптоволоконными модулями возможности «горячей» замены для упрощения интеграции и обслуживания
--------------------------------------------

***

𝐕𝐌𝟕𝟖𝟐𝟒 / 𝐕𝐌𝟖𝟖𝟐𝟒
4-портовая плата ввода, True 4K HDMI / 4-портовая плата вывода, True 4K HDMI с масштабатором

Платы ввода/вывода True 4K HDMI предназначены для маршрутизации между 4 источниками цифрового видео- и аналогового или цифрового аудио-сигнала и 4 дисплеями, поддерживающими высококачественное разрешение True 4K. Устройства содержат как интерфейсы HDMI, так и 4 стереоаудиовхода, позволяющими встраивать стереозвук.

𝐕𝐌𝟖𝟖𝟐𝟒 поддерживает технологию Seamless Switch™ для переключения видеоизображений в реальном времени: актуально при необходимости быстрого переключения контента для видеостен. Для обработки различных разрешений изображения может использоваться встроенный 4K-масштабатор (Scaler) и технология EDID Expert, обеспечивающая быстрое и плавное переключение между дисплеями.

К̳Л̳Ю̳Ч̳Е̳В̳Ы̳Е̳ ̳Х̳А̳Р̳А̳К̳Т̳Е̳Р̳И̳С̳Т̳И̳К̳И̳
--------------------------------------------
• Совместимость с матричными коммутаторами VM-линейки; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
• Поддержка разрешений изображения True 4K - разрешения несжатого видео до 3840 x 2160 / 4096 x 2160 при 60 Гц (4:4:4)
• Поддержка True 4K EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
• Поддержка звука – аудиосигнал может быть извлечен из HDMI-потока и стерео аудиосигнал может быть встроен
• Поддержка технологии Cable Quality Tester – позволяет проверить качество HDMI-кабеля
• Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
• Поддержка Consumer Electronics Control (CEC) support
--------------------------------------------
