20 апреля 2022 г.
Сбор и получение данных
Проектирование вентиляционных систем в Renga предусматривает 2 сценария работы.
Профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной архитектурно-строительной системе Renga реализован механизм совместной работы. Программа позволяет инженерам по вентиляции вести параллельную работу над проектом с архитекторами и конструкторам. Участники проекта работают с актуальной информацией по 3D-модели, вовремя согласовывая принимаемые решения между собой.

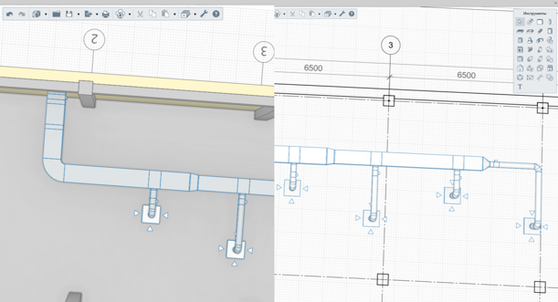

Проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей вентиляции. Имеется возможность использовать 2D-чертежи в качестве подложки.
Определение нагрузок

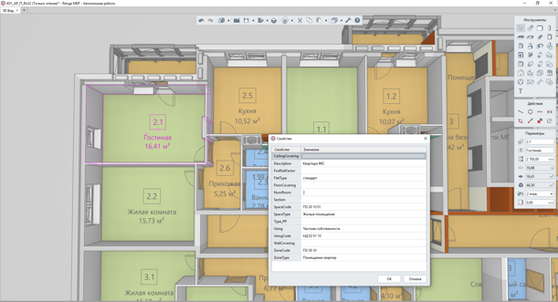

Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта.
Расстановка оборудования

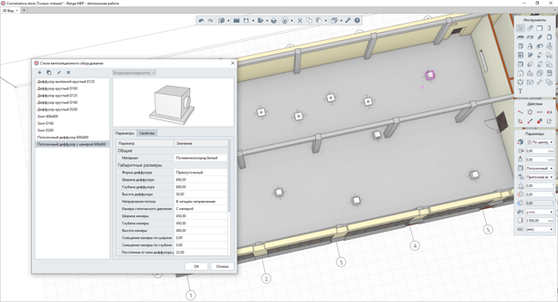

В соответствии с выявленными потребностями различных помещений здания в вентиляционных системах инженеры осуществляют подбор и расстановку оборудования в модели проектируемого объекта. Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного вентиляционного оборудования.
Прокладка трасс

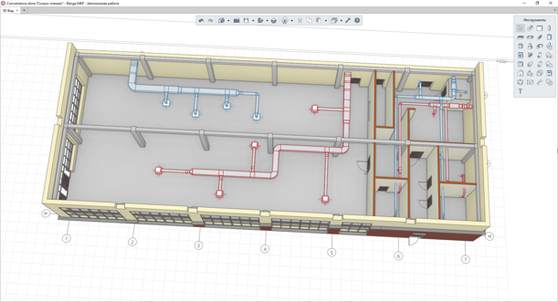

Построение трасс вентиляционных систем осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку воздуховодов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер.
Автоматические расчеты
Расчетные модули для сетей вентиляции создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.
Автоматический подсчет спецификаций
Для точного подсчета всех элементов вентиляционных систем в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчет и заполнение данных. Спецификации ассоциативно связаны с 3D-моделью и автоматически пересчитываются при любом ее изменении.
Оформление проектной и рабочей документации

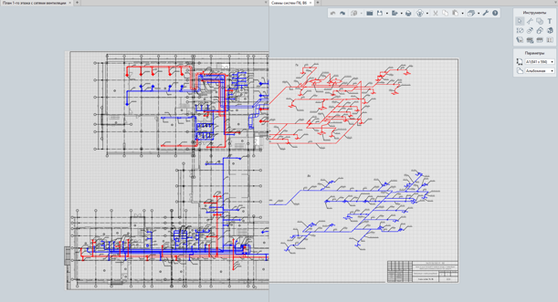

Renga настроена под выпуск документации по вентиляционным системам в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.
Совместная работа над проектом
В BIM-системе Renga архитектор, конструктор и проектировщик внутренних инженерных сетей работают совместно над одной и той же моделью. Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.
